Карманные фильтры F5, M5.
Основная задача фильтров - это очистка приточного воздуха в системах вентиляции и кондиционирования воздуха бизнес-центров, офисных центрах, промышленных предприятий, аэропортов, складских помещений от мелкой и крупнодисперсной пыли. Основные типы фильтров используемые в системах вентиляци это: карманные, кассетные, панельные, рулонные фильтры. Карманные фильтры ФВК F5, M5, в отличии от других фильтров, обладают большей площадью материала и как следствие, имеют более долгий срок службы.
Фильтрaм отводится существенная роль в системах вентиляции и кондиционирования воздуха, так как они уменьшают запыленность воздуха подаваемого в помещение. Фильтрам приходится работать в очень тяжелых условиях, но их использование положительно влияет на срок службы таких элементов вентиляции как теплообменники, оросительные камеры, приборы автоматики, вентиляторы. В таких условиях оптимальным выбором является ячейковый мешочный фильтр или карманный. Его отсутствие в системах вентиляции уменьшает срок обслуживания систем вентиляци и увеличивает текущие расходы. Классы очистки карманных фильтров следующие:
- фильтры грубой очистки G3, G4;
- фильтры средней очистки M5, М6;
- фильтры тонкой очистки F7, F8, F9.
Состав фильтров.

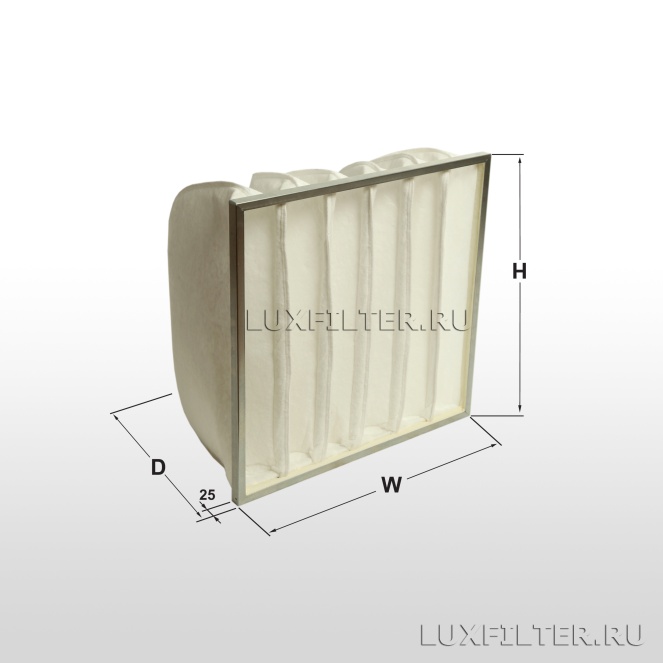

Карманные фильтры ФВК F5, M5, представляют собой прямоугольную конструкцию из оцинкованного П-образного профиля и карманов из фильтрующего материала соответствующего класса очистки, которые крепятся к рамке. Герметичность крепления карманов обеспечивает специальная конструкция соединений. Профиль может быть толщиной 20, 25, 30, 35, 40, 44, 48, 55, 75, 96 мм. Также возможно производство фильтра на проволочном каркасе. В этом случае используется проволока диаметром 4 мм. или толще.
Фильтрующий материал.
Класс очистки карманного фильтра определяется типом используемого фильтрующего материала в фильтрах. Для производства фильтров средней очистки F5, M5 используется экологически чистый рулонный фильтрующий материал химволокно ФВР-200-M5, 100% полиэстер (polyester), который производится методом термоскрепления синтетических волокон при температуре более 100 градусов по цельсию. Этот материал при своей толщине в 8 мм обладает высокой пылеемкостью 290 г/м2.
Класс пожаробезопасности материала - F1 по DIN 53438.
Утилизация.
Карманные фильтры F5, M5 являются одноразовыми и не подлежат регенерации. Они не содержат в своем составе опасных или вредных веществ. Все комплектующие из которых изготовлены фильтры экологичны. Поэтому карманные фильтры ФВК могут быть утилизированы как обычный строительный мусор.
Условия эксплуатации:
Температура воздуха, С |
до +80 |
Относительная влажность, % |
до 100 |
Загрязненность очищаемого воздуха, мг/м3 |
до 3 |
Начальный перепад давления не более, Па |
70 |
Рекомендуемый конечный перепад давления для карманных фильтров грубой очистки, Па |
450 |
|
Основные эксплуатационные характеристики карманных фильтров ФВК класса F5, M5.
| № |
Обозначение |
Габаритные размеры, мм |
Кол-во карманов |
Обозначение ФяК |
Произ-ть м3/час |
| Ширина W |
Высота H |
Глубина D |
| Глубина карманов 300 мм |
| 1 |
ФВК-33-300-3-F5/25 |
287 |
287 |
300 |
3 |
ФяК 53301 |
850 |
| 2 |
ФВК-305-305-300-3-F5/25 |
305 |
305 |
300 |
3 |
ФяК 53305 |
880 |
| 3 |
ФВК-35-300-3-F5/25 |
287 |
490 |
300 |
3 |
ФяК F5 287x490x300-3 |
1400 |
| 4 |
ФВК-36-300-3-F5/25 |
287 |
592 |
300 |
3 |
ФяК 5331 |
1700 |
| 5 |
ФВК-305-610-300-3-F5/25 |
305 |
610 |
300 |
3 |
ФяК 5335 |
1750 |
| 6 |
ФВК-39-300-3-F5/25 |
287 |
892 |
300 |
3 |
ФяК 5338 |
2560 |
| 7 |
ФВК-53-300-5-F5/25 |
490 |
287 |
300 |
5 |
ФяК 5353 |
1400 |
| 8 |
ФВК-56-300-5-F5/25 |
490 |
592 |
300 |
5 |
ФяК 5354 |
2800 |
| 9 |
ФВК-500-500-300-5-F5/25 |
500 |
500 |
300 |
5 |
ФяК 5350 |
2400 |
| 10 |
ФВК-63-300-6-F5/25 |
592 |
287 |
300 |
6 |
ФяК F5 592x287x300-6 |
1700 |
| 11 |
ФВК-65-300-6-F5/25 |
592 |
490 |
300 |
6 |
ФяК F5 592x490x300-6 |
2800 |
| 12 |
ФВК-66-300-6-F5/25 |
592 |
592 |
300 |
6 |
ФяК 5362 |
3400 |
| 13 |
ФВК-610-610-300-6-F5/25 |
610 |
610 |
300 |
6 |
ФяК 5366 |
3500 |
| 14 |
ФВК-69-300-6-F5/25 |
592 |
892 |
300 |
6 |
ФяК 5367 |
5100 |
| 15 |
ФВК-96-300-9-F5/25 |
892 |
592 |
300 |
9 |
ФяК F5 892x592x300-9 |
5100 |
| 16 |
ФВК-99-300-9-F5/25 |
892 |
892 |
300 |
9 |
ФяК F5 892x892x300-9 |
7600 |
| Глубина карманов 600 мм |
| 17 |
ФВК-33-600-3-F5/25 |
287 |
287 |
600 |
3 |
ФяК 56301 |
850 |
| 18 |
ФВК-305-305-600-3-F5/25 |
305 |
305 |
600 |
3 |
ФяК 56305 |
880 |
| 19 |
ФВК-35-600-3-F5/25 |
287 |
490 |
600 |
3 |
ФяК F5 287x490x300-3 |
1400 |
| 20 |
ФВК-36-600-3-F5/25 |
287 |
592 |
600 |
3 |
ФяК 5631 |
1700 |
| 21 |
ФВК-305-610-600-3-F5/25 |
305 |
610 |
600 |
3 |
ФяК 5635 |
1750 |
| 22 |
ФВК-39-600-3-F5/25 |
287 |
892 |
600 |
3 |
ФяК 5638 |
2560 |
| 23 |
ФВК-53-600-5-F5/25 |
490 |
287 |
600 |
5 |
ФяК 5653 |
1400 |
| 24 |
ФВК-56-600-5-F5/25 |
490 |
592 |
600 |
5 |
ФяК 5654 |
2800 |
| 25 |
ФВК-500-500-600-5-F5/25 |
500 |
500 |
600 |
5 |
ФяК 5650 |
2400 |
| 26 |
ФВК-63-600-6-F5/25 |
592 |
287 |
600 |
6 |
ФяК F5 592x287x300-6 |
1700 |
| 27 |
ФВК-65-600-6-F5/25 |
592 |
490 |
600 |
6 |
ФяК F5 592x490x300-6 |
2800 |
| 28 |
ФВК-66-600-6-F5/25 |
592 |
592 |
600 |
6 |
ФяК 5662 |
3400 |
| 29 |
ФВК-610-610-600-6-F5/25 |
610 |
610 |
600 |
6 |
ФяК 5666 |
3500 |
| 30 |
ФВК-69-600-6-F5/25 |
592 |
892 |
600 |
6 |
ФяК 5667 |
5100 |
| 31 |
ФВК-96-600-9-F5/25 |
892 |
592 |
600 |
9 |
ФяК F5 892x592x300-9 |
5100 |
| 32 |
ФВК-99-600-9-F5/25 |
892 |
892 |
600 |
9 |
ФяК F5 892x892x300-9 |
7600 |
Фильтры могут эксплуатироваться в интервале от 75% до 125% от номинального значения производительности. Технические параметры и характеристики фильтров соответствуют ГОСТ Р ЕН 779-2014.
По требованию заказчика, могут изготавливаться карманные фильтры F5, M5 различного размера.
