Фильтры для вентиляции
Комплектующие для систем вентиляции













Карманные фильтры G4.

Основная задача фильтров - это очистка приточного воздуха в системах вентиляции и кондиционирования воздуха бизнес-центров, офисных центрах, промышленных предприятий, аэропортов, складских помещений от мелкой и крупнодисперсной пыли. Основные типы фильтров используемые в системах вентиляци это: карманные, кассетные, панельные, рулонные фильтры. Карманные фильтры G4 ФВК, в отличии от других фильтров, обладают большей площадью материала и как следствие, имеют более долгий срок службы.

Фильтрaм отводится существенная роль в системах вентиляции и кондиционирования воздуха, так как они уменьшают запыленность воздуха подаваемого в помещение. Фильтрам приходится работать в очень тяжелых условиях, но их использование положительно влияет на срок службы таких элементов вентиляции как теплообменники, оросительные камеры, приборы автоматики, вентиляторы. В таких условиях оптимальным выбором является ячейковый мешочный фильтр или карманный. Его отсутствие в системах вентиляции уменьшает срок обслуживания систем вентиляци и увеличивает текущие расходы. Классы очистки карманных фильтров следующие:

  • фильтры грубой очистки G3, G4;
  • фильтры средней очистки M5, М6;
  • фильтры тонкой очистки F7, F8, F9.



Состав фильтров.

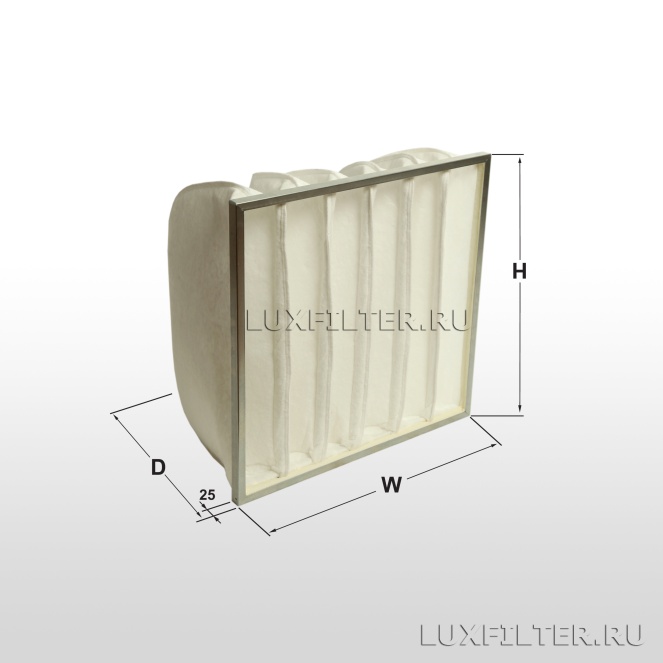

Карманные фильтры G4 ФВК, представляют собой прямоугольную конструкцию из оцинкованного П-образного профиля и карманов из фильтрующего материала соответствующего класса очистки, которые крепятся к рамке. Герметичность крепления карманов обеспечивает специальная конструкция соединений. Профиль может быть толщиной 20, 25, 30, 35, 40, 44, 48, 55, 75, 96 мм. Также возможно производство фильтра на проволочном каркасе. В этом случае используется проволока диаметром 4 мм. или толще.



Фильтрующий материал.

Класс очистки карманного фильтра определяется типом используемого фильтрующего материала в фильтрах. Для производства фильтров грубой очистки G4 используется экологически чистый рулонный фильтрующий материал химволокно ФВР-150-G4, 100% полиэстер (polyester), который производится методом термоскрепления синтетических волокон при температуре более 100 градусов по цельсию. Этот материал при своей толщине в 8 мм обладает высокой пылеемкостью 290 г/м2. Класс пожаробезопасности материала - F1 по DIN 53438.



Утилизация.

Карманные фильтры G4 являются одноразовыми и не подлежат регенерации. Они не содержат в своем составе опасных или вредных веществ. Все комплектующие из которых изготовлены фильтры экологичны. Поэтому карманные фильтры ФВК могут быть утилизированы как обычный строительный мусор.

Условия эксплуатации:

Температура воздуха, С
до +80
Относительная влажность, %
до 100
Загрязненность очищаемого воздуха, мг/м3
до 3
Начальный перепад давления не более, Па
60
Рекомендуемый конечный перепад давления для карманных фильтров грубой очистки, Па
250



Основные эксплуатационные характеристики карманных фильтров ФВК класса G4.

№ Обозначение Габаритные размеры, мм Кол-во карманов Обозначение ФяК Произ-ть м3/час
Ширина W Высота H Глубина D
Глубина карманов 300 мм
1 ФВК-33-300-3-G4/25 287 287 300 3 ФяК 43301 850
2 ФВК-305-305-300-3-G4/25 305 305 300 3 ФяК 43305 880
3 ФВК-35-300-3-G4/25 287 490 300 3 ФяК G4 287x490x300-3 1400
4 ФВК-36-300-3-G4/25 287 592 300 3 ФяК 4331 1700
5 ФВК-305-610-300-3-G4/25 305 610 300 3 ФяК 4335 1750
6 ФВК-39-300-3-G4/25 287 892 300 3 ФяК 4338 2560
7 ФВК-53-300-5-G4/25 490 287 300 5 ФяК 4353 1400
8 ФВК-56-300-5-G4/25 490 592 300 5 ФяК 4354 2800
9 ФВК-500-500-300-5-G4/25 500 500 300 5 ФяК 4350 2400
10 ФВК-63-300-6-G4/25 592 287 300 6 ФяК G4 592x287x300-6 1700
11 ФВК-65-300-6-G4/25 592 490 300 6 ФяК G4 592x490x300-6 2800
12 ФВК-66-300-6-G4/25 592 592 300 6 ФяК 4362 3400
13 ФВК-610-610-300-6-G4/25 610 610 300 6 ФяК 4366 3500
14 ФВК-69-300-6-G4/25 592 892 300 6 ФяК 4367 5100
15 ФВК-96-300-9-G4/25 892 592 300 9 ФяК G4 892x592x300-9 5100
16 ФВК-99-300-9-G4/25 892 892 300 9 ФяК G4 892x892x300-9 7600
Глубина карманов 600 мм
17 ФВК-33-600-3-G4/25 287 287 600 3 ФяК 46301 850
18 ФВК-305-305-600-3-G4/25 305 305 600 3 ФяК 46305 880
19 ФВК-35-600-3-G4/25 287 490 600 3 ФяК G4 287x490x300-3 1400
20 ФВК-36-600-3-G4/25 287 592 600 3 ФяК 4631 1700
21 ФВК-305-610-600-3-G4/25 305 610 600 3 ФяК 4635 1750
22 ФВК-39-600-3-G4/25 287 892 600 3 ФяК 4638 2560
23 ФВК-53-600-5-G4/25 490 287 600 5 ФяК 4653 1400
24 ФВК-56-600-5-G4/25 490 592 600 5 ФяК 4654 2800
25 ФВК-500-500-600-5-G4/25 500 500 600 5 ФяК 4650 2400
26 ФВК-63-600-6-G4/25 592 287 600 6 ФяК G4 592x287x300-6 1700
27 ФВК-65-600-6-G4/25 592 490 600 6 ФяК G4 592x490x300-6 2800
28 ФВК-66-600-6-G4/25 592 592 600 6 ФяК 4662 3400
29 ФВК-610-610-600-6-G4/25 610 610 600 6 ФяК 4666 3500
30 ФВК-69-600-6-G4/25 592 892 600 6 ФяК 4667 5100
31 ФВК-96-600-9-G4/25 892 592 600 9 ФяК G4 892x592x300-9 5100
32 ФВК-99-600-9-G4/25 892 892 600 9 ФяК G4 892x892x300-9 7600

Фильтры могут эксплуатироваться в интервале от 75% до 125% от номинального значения производительности. Технические параметры и характеристики фильтров соответствуют ГОСТ Р ЕН 779-2014.

По требованию заказчика, могут изготавливаться карманные фильтры G4 различного размера.
